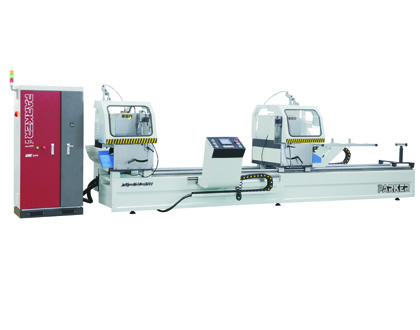

铝型材双角数控超效切割锯 LJZ2-CNC-E500

15-07-03

LJZ2-CNC-E500铝型材双角数控超效切割锯是我公司自主研发生产的铝合金门窗锯切加工设备之一。它是本公司最新研发的数控设备之一具有技术先进，性能可靠，操作简单，智能化高等特点。



整机机架通过多次强度计算及承重强度分析，采用高强度矩形管焊接而成。整机机架通过酸洗、磷化并进行人工时效处理后喷漆。本机采用高品质电气元件，可靠性高。整机控制系统线路全部采用防护处理，检修操作更安全。气动系统采用进口气动元件，寿命长易保养，并配有自动滤水、放水、润滑气缸等功能。是加工生产优良铝合金门窗的主要设备。

　　特点：

　　◆ 加工范围大，用于铝型材及幕墙型材的切割下料。

　　◆ 加工效率高，适合规模化生产。安全防护设置齐全。

　　◆ 采用CNC技术，精密高导程滚珠丝杠传动，对不同规格的型材可实现自动定尺下料。

　　◆ 机身采用先进的钢结构设计，经过时效处理，保证机身良好的钢性，不易变形。

　　◆ 高品质进口铝型材专用硬质合金锯片，保证精确的切割性能。

　　◆ 主轴精度高，保证锯片转动平稳，有效提高型材切割面的表面质量。

　　◆ 锯片进给系统采用气液阻尼缸，确保匀速进给，运动平稳。

　　◆ 进给系统采用进口导轨，直线轴承运动副，运动精度高，定位准确。

　　◆ 机头自动回转，双向定位、夹紧，准确且稳定。

　　技术参数：

　　重复定长精度： ≤0.2㎜

　　角度误差： ±4′

　　平 面 度： ≤0.1㎜

　　垂 直 度： ≤0.1㎜

　　粗 糙 度： Ra12.5 µ m

　　电 源： 380V 50Hz (三相四线)

　　电机功率： 2.2 kw×2

　　转 速： 2800rpm

　　锯片规格： Φ500×4.4×Φ30×Z120

　　工作气压： 0.5—0.8 Mpa

　　耗 气 量： 200L/min

　　锯切角度： 90° 45°

　　锯切长度： Max 4200㎜ Min500㎜

　　锯切宽度： Max140㎜

　　锯切高度： Max 300㎜

　　外形尺寸： 6000㎜×1320㎜×1600㎜

　　重 量： 1800㎏
