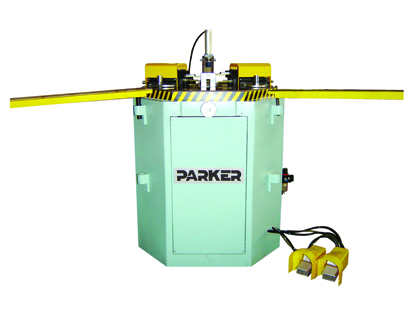

铝门窗多位挤角机 LJJD-120E

15-07-09 产品介绍：

　　LJJD-120E铝门窗多位挤角机吸收了国内外同类产品的优点，由我公司研制生产的新机型，整机结构紧凑，加工范围大，操作方便，生产效率高。是我公司自主研发生产的铝合金门窗型材组角加工设备之一。主要用来加工铝门窗型材的各种角部连接。本机结构紧凑，体积小，工进及型材夹紧采用气压传动。适应范围广，效率高，可实现连续加工，操作简单安全。



整机机架通过多次强度计算及承重强度分析，采用高强度矩形管焊接而成。整机机架通过酸洗、磷化并进行人工时效处理后喷漆。本机采用高品质电气元件，可靠性高。生产效率高，自动化程度高。整机控制系统线路全部采用防护处理，检修操作更安全。气动系统采用进口气动元件，寿命长易保养。是加工生产优良铝合金门窗的主要设备。

　　特点：

　　◆ 针对隔热铝门窗45度组角而设计。

　　◆ 两侧组角刀对称设计，通过机械机构同步进给，提高组角稳定性。

　　◆ 同步组角装置设计为双层刀架，使上下两层刀具位置相对可调。从而使不同的4、隔热窗的加工变的简单(传统组角机无此功能)

　　◆ 主定位装置位于工作台的上面，体积小，从而可以加工很小窗户，甚至宽度230mm。

　　◆ 辅助定位前后，上下调整方便，并且位置准确。

　　◆ 侧定位采用圆盘偏心调整结构，操作简单。

　　◆ 定位行程大，适应型材的范围大。

　　技术参数：

　　对接缝隙误差： ≤0.15mm

　　工作气压： 0.5—0.8 Mpa

　　耗气量： 30L/min

　　刀具规格： 3mm 5mm 8mm

　　适用型材宽度： 120mm

　　外形尺寸： 850mm×800mm×1100mm

　　重量： 360㎏
